怎样正确安装无负压供水设备变频PLC控制柜

来源:本站 发布时间:2022-03-09 13:12:20 作者:湖南沃尔特水设备有限公司

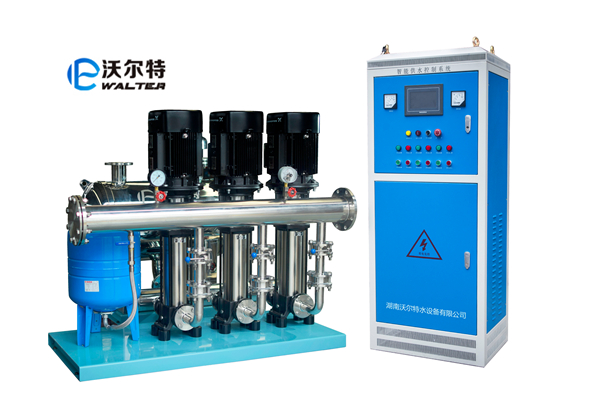

无负压供水设备变频PLC控制柜用于系统的控制,与无负压罐、主导供水泵、管路、阀门组成无负压变频供水设备系统。作为系统的控制部分,变频PLC控制柜安装知识如下:


无负压供水设备变频PLC控制柜安装位置的确认,需对安装位置进行基础平台搭建,建议离地面200mm平台,可为混凝土基础。不建议将无负压供水设备变频PLC控制柜直接安装于地面。

无负压供水设备变频PLC操控柜收货后,请开箱验收,设备经过二次转移后需检查有无变形、掉漆、外表部件是否完全,备品、备件和说明书等有无残缺,并做好开箱记载。

的确无误后,将设备运抵装置现场,依据施工图安置,按次序将无负压供水设备变频PLC操控柜放在基础上,就位找正。按PLC操控柜固定螺孔尺度进行固定,需注意的是柜前和柜后均需预留必定空间较为舒适,以便走线和维护检修等作业。

无负压供水设备变频PLC操控柜装置完成后,再进行电缆敷设,或走桥架敷设电缆。桥架与PLC操控柜内接地母排用专用接地线牢靠接地。桥架与配电箱(柜)衔接处选用橡胶板衔接,以维护导线和电缆,桥架与配电柜衔接可按施工图纸进行。
